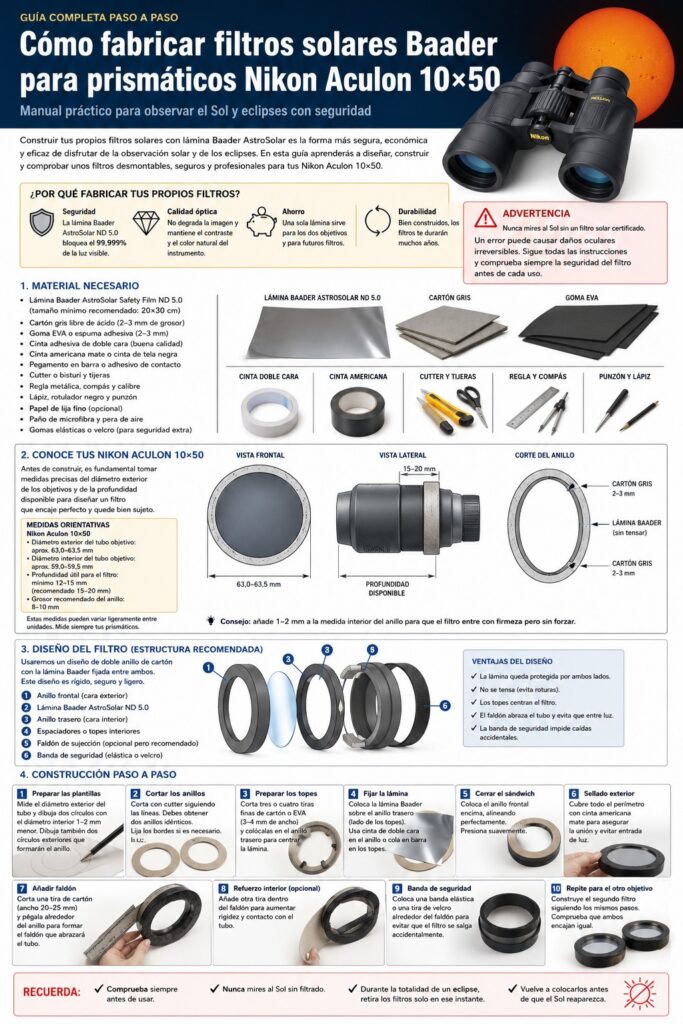

Cómo fabricar filtros solares Baader para prismáticos Nikon 10×50

Manual práctico para construir, comprobar y utilizar con seguridad dos filtros solares desmontables con lámina Baader AstroSolar Safety Film OD 5.0.

Aprende a fabricar filtros solares Baader para unos prismáticos Nikon Aculon 10×50. Materiales, medidas, montaje, comprobaciones y uso seguro.

Observar el Sol con unos prismáticos puede ser una experiencia extraordinaria. Unos Nikon Aculon 10×50 permiten contemplar el disco solar con un tamaño aparente cómodo, seguir la evolución de las manchas solares y disfrutar con mucho más detalle de las fases parciales de un eclipse.

Sin embargo, también debemos comenzar con una advertencia inequívoca:

Nunca debemos mirar el Sol a través de unos prismáticos sin filtros solares adecuados firmemente instalados delante de ambos objetivos.

Unos prismáticos concentran una gran cantidad de energía solar. Mirar el Sol directamente a través de ellos, incluso durante un instante, puede causar una lesión ocular grave e irreversible.

Las gafas de eclipse tampoco pueden colocarse delante de los ojos para mirar después a través de unos prismáticos sin filtrar. Los rayos solares concentrados por el instrumento pueden dañar el visor y alcanzar los ojos. Para usar prismáticos, telescopios o cámaras, el filtro debe instalarse de forma segura en la parte frontal del instrumento, antes de que la luz entre en sus objetivos.

En esta guía explicaremos cómo fabricar dos filtros solares desmontables para unos Nikon Aculon A211 10×50, utilizando lámina Baader AstroSolar Safety Film OD 5.0, destinada a la observación visual del Sol.

El propósito no es improvisar un filtro barato. El objetivo es construir un conjunto sólido, cuidadosamente comprobado y difícil de desprender accidentalmente.

Aviso de seguridad antes de comenzar

Esta guía describe un proyecto de construcción manual. La seguridad final depende tanto de la calidad del material filtrante como de la correcta fabricación, instalación, inspección y utilización del soporte.

Antes de observar el Sol:

1. Lee completamente las instrucciones originales del fabricante de la lámina.
2. Comprueba que has comprado AstroSolar Safety Film OD 5.0 para observación visual.
3. No utilices una lámina fotográfica de menor densidad.
4. Instala un filtro independiente delante de cada objetivo.
5. Comprueba que no existan roturas, perforaciones, desgarros ni zonas desprendidas.
6. Asegura mecánicamente los filtros para que no puedan caer.
7. Supervisa siempre a los menores.
8. No uses el equipo si tienes cualquier duda sobre su construcción o su estado.

Baader indica que la lámina AstroSolar Safety Film OD 5.0 está destinada a la fabricación de filtros frontales para telescopios, prismáticos y objetivos fotográficos. El fabricante también advierte que nunca debe colocarse el filtro en el ocular, sino delante del objetivo.

La norma ISO 12312-2 se refiere principalmente a visores solares y gafas para observación directa. No constituye por sí sola una certificación internacional para filtros montados sobre telescopios o prismáticos. En los instrumentos ópticos debemos atender específicamente a la calidad del material, a las instrucciones del fabricante y a la seguridad del montaje frontal.

1. ¿Por qué adaptar los Nikon Aculon 10×50?

Los Nikon Aculon A211 10×50 son unos prismáticos de tipo Porro con diez aumentos y objetivos de 50 milímetros. Nikon destaca en esta gama el uso de lentes con revestimiento multicapa, objetivos de gran tamaño y oculares asféricos para conseguir una imagen luminosa y un campo visual amplio.

Para observación astronómica general, la apertura de 50 milímetros resulta útil porque permite captar más luz que unos prismáticos compactos. En observación solar, en cambio, la cantidad de luz disponible no es un problema: el Sol es extremadamente brillante.

Lo verdaderamente interesante de los Nikon 10×50 es:

• su aumento de 10×;
• la visión binocular;
• su comodidad de uso;
• el campo suficientemente amplio para localizar el Sol;
• la posibilidad de instalarlos sobre un trípode;
• su utilidad posterior para observar la Luna y el cielo nocturno.

Con filtros frontales adecuados, podemos convertir temporalmente estos prismáticos convencionales en un instrumento de observación solar en luz blanca.

La transformación es completamente reversible: al terminar la observación retiramos los filtros y recuperamos el uso habitual de los Nikon.

2. ¿Qué podremos observar?

La lámina Baader AstroSolar OD 5.0 permite observar la fotosfera, es decir, la superficie visible del Sol en luz blanca.

Con unos prismáticos de diez aumentos podremos observar principalmente:

• el disco solar completo;
• manchas solares suficientemente grandes;
• grupos de manchas;
• el movimiento aparente de la Luna durante un eclipse parcial;
• la reducción progresiva del disco solar;
• posibles irregularidades del borde lunar producidas por su relieve, especialmente cerca de la totalidad, aunque los detalles más finos exigirán mejores condiciones y mayor aumento.

No debemos confundir esta observación con la realizada mediante un telescopio solar H-alfa. Los prismáticos con AstroSolar no mostrarán las prominencias y filamentos característicos de la cromosfera como lo hace un instrumento H-alfa especializado.

Durante las fases parciales de un eclipse total, ambos filtros deben permanecer instalados.

Solo durante la totalidad —cuando la fotosfera esté completamente cubierta— se pueden retirar para contemplar la corona, siempre que nos encontremos realmente dentro de la franja de totalidad y tengamos perfectamente controlados los tiempos de segundo y tercer contacto. Los filtros deben volver a colocarse antes de que reaparezca cualquier parte brillante del Sol.

Ante la menor duda, los filtros permanecen puestos.

3. Elegir correctamente la lámina Baader

Para este proyecto necesitamos:

Baader AstroSolar Safety Film OD 5.0 para observación visual.

La indicación OD 5.0 es fundamental. Esta versión está diseñada para observación visual en luz blanca.

No debemos confundirla con AstroSolar Photo Film OD 3.8, una lámina destinada principalmente a determinadas aplicaciones fotográficas y que no debe utilizarse para mirar visualmente a través de los prismáticos.

La lámina AstroSolar OD 5.0 está recubierta por ambas caras. Baader señala que no existe un anverso y un reverso diferenciados, por lo que puede montarse en cualquiera de sus orientaciones.

Una lámina de aproximadamente 20 × 29 o 20 × 30 centímetros proporciona superficie de sobra para fabricar los dos filtros de unos prismáticos de 50 milímetros y conservar material de reserva.

Debemos adquirirla a un distribuidor astronómico reconocido y conservar:

• el embalaje original;
• las instrucciones;
• la referencia exacta;
• la factura o comprobante de compra;
• los recortes sobrantes protegidos.

No utilizaremos materiales improvisados como:

• radiografías;
• discos compactos;
• negativos fotográficos;
• cristales ahumados;
• filtros fotográficos de densidad neutra;
• polarizadores;
• envoltorios metalizados;
• gafas de sol superpuestas;
• láminas sin procedencia verificable.

La opacidad visible no demuestra que un material bloquee adecuadamente la radiación perjudicial. Algunos materiales pueden parecer muy oscuros y, aun así, transmitir cantidades peligrosas de radiación infrarroja o ultravioleta. NASA desaconseja expresamente los cristales ahumados, filtros fotográficos y polarizadores para observar el Sol.

4. Diseño general del filtro

Fabricaremos dos unidades independientes, una para cada objetivo.

Cada filtro estará formado por cuatro elementos principales:

1. Un aro frontal.
2. La lámina Baader.
3. Un aro posterior.
4. Un faldón cilíndrico que abrazará el cuerpo del objetivo.

Añadiremos además una retención secundaria mediante una cinta elástica, una pequeña correa o una tira de velcro.

Croquis 1. Sección del filtro

                     LUZ DEL SOL
                         ↓
       ┌────────────────────────────────┐
       │        ARO FRONTAL RÍGIDO      │
       │   ┌────────────────────────┐   │
       │   │  LÁMINA ASTROSOLAR     │   │
       │   │       OD 5.0            │   │
       │   └────────────────────────┘   │
       │        ARO POSTERIOR           │
       └──────────────┬─────────────────┘
                      │
                 FALDÓN CILÍNDRICO
                      │
        ┌─────────────┴───────────────┐
        │     TUBO DEL OBJETIVO       │
        │    NIKON ACULON 10×50       │
        └─────────────────────────────┘

La lámina queda atrapada entre los dos aros, como en un sándwich. El faldón se introduce sobre el cuerpo exterior del objetivo.

El filtro no debe apoyarse directamente sobre el cristal. Debe sujetarse alrededor de la carcasa exterior.

5. Materiales necesarios

Material filtrante

• Lámina Baader AstroSolar Safety Film OD 5.0.
• Embalaje o sobre limpio para guardar los sobrantes.

Material estructural

Podemos elegir entre varias alternativas:

• cartón gris compacto de 1,5 a 2,5 milímetros;
• cartón pluma fino;
• cartulina técnica laminada en varias capas;
• plástico rígido fino;
• goma EVA de alta densidad como capa interior;
• una combinación de cartón rígido y EVA.

Para una primera construcción manual, recomiendo utilizar cartón gris compacto de buena calidad para los aros y cartulina flexible o plástico fino para el faldón.

Adhesivos y sujeción

• cinta adhesiva de doble cara;
• cinta de tela resistente;
• cinta aislante de calidad;
• cola blanca para cartón;
• adhesivo de contacto compatible con los materiales;
• velcro autoadhesivo o elástico;
• pequeñas tiras de goma EVA para ajustar el diámetro.

El adhesivo nunca debe invadir la apertura útil ni entrar en contacto con la parte central de la lámina.

Herramientas

• regla metálica;
• compás;
• lápiz;
• calibre o pie de rey;
• cinta métrica flexible;
• cúter afilado;
• base de corte;
• tijeras;
• punzón;
• escuadra;
• guantes finos limpios, opcionales;
• paño de microfibra limpio;
• caja rígida para guardar los filtros terminados.

Material auxiliar

• hoja de papel;
• cinta de pintor;
• papel vegetal o cartulina para plantillas;
• rotulador;
• etiquetas;
• funda o bolsa protectora.

6. Medir los Nikon Aculon 10×50

Este paso es determinante.

No debemos confiar ciegamente en una medida encontrada en internet, en una fotografía o en otro filtro construido para una unidad aparentemente idéntica.

Mediremos físicamente el diámetro exterior de cada tubo de objetivo.

Qué debemos medir

Necesitamos conocer:

1. Diámetro exterior del objetivo izquierdo.
2. Diámetro exterior del objetivo derecho.
3. Longitud de tubo disponible para alojar el faldón.
4. Presencia de salientes, nervaduras o cambios de diámetro.
5. Separación existente entre ambos objetivos.
6. Espacio libre necesario para que los dos filtros no choquen entre sí.

Croquis 2. Medición del objetivo

VISTA FRONTAL

             ← DIÁMETRO EXTERIOR →
          ┌──────────────────────────┐
       ┌──┘                          └──┐
      │             OBJETIVO            │
       └──┐                          ┌──┘
          └──────────────────────────┘


VISTA LATERAL

                     ← ZONA DISPONIBLE →
        ┌───────────┬───────────────────┬──────┐
        │   LENTE   │  CUERPO EXTERIOR  │      │
        └───────────┴───────────────────┴──────┘
                         ↑
                 AQUÍ ABRAZA EL FALDÓN

Método con calibre

El calibre es la herramienta más precisa.

1. Cierra suavemente las mordazas alrededor del tubo.
2. No presiones ni marques la goma.
3. Mide en varios puntos.
4. Repite la operación en ambos objetivos.
5. Anota la medida mayor.

Método con tira de papel

Cuando no disponemos de calibre:

1. Rodeamos el tubo con una tira de papel.
2. Marcamos el punto donde se superpone.
3. Extendemos la tira.
4. Medimos la circunferencia.
5. Dividimos la circunferencia entre 3,1416 para obtener el diámetro aproximado.

Tolerancia de ajuste

El diámetro interior del faldón debe permitir que el filtro se coloque sin forzarlo, pero no debe quedar holgado.

Podemos realizar primero una plantilla de papel y ajustar progresivamente.

La mejor estrategia es:

• construir el faldón ligeramente holgado;
• añadir después pequeñas tiras interiores de EVA;
• probar el ajuste;
• aumentar el espesor hasta conseguir una fricción firme.

No debemos fabricar un faldón tan ajustado que sea necesario empujarlo violentamente, porque podríamos deformar el filtro o dañar el revestimiento exterior de los prismáticos.

7. Determinar la apertura útil

Aunque los objetivos tengan 50 milímetros, la abertura del filtro puede ser aproximadamente igual o ligeramente menor.

Una abertura demasiado pequeña reducirá la resolución efectiva del instrumento. Una abertura excesivamente grande puede dejar poco material estructural alrededor de la lámina.

Para unos prismáticos de 50 milímetros, una apertura limpia cercana al diámetro útil del objetivo suele ser razonable, siempre que el aro conserve suficiente anchura para ser rígido.

Como referencia de diseño, podemos preparar:

• un diámetro exterior del aro suficientemente grande para cubrir por completo el frontal;
• una anchura estructural del aro de alrededor de 10 a 15 milímetros;
• una apertura central centrada respecto al objetivo.

No utilizaremos estas cifras como medidas universales. Debemos adaptarlas al espacio real entre los dos tubos de los Nikon.

Croquis 3. Aro frontal

        DIÁMETRO EXTERIOR DEL ARO
      ┌────────────────────────────┐
      │   ┌────────────────────┐   │
      │   │                    │   │
      │   │   APERTURA ÚTIL    │   │
      │   │                    │   │
      │   └────────────────────┘   │
      └────────────────────────────┘
          ↑                    ↑
             ZONA ESTRUCTURAL

Antes de cortar los materiales definitivos, colocaremos dos plantillas de papel sobre los objetivos y comprobaremos:

• que ambos filtros caben simultáneamente;
• que no chocan en la zona central;
• que no interfieren con el eje o la articulación;
• que pueden retirarse sin rozar la lámina.

8. Fabricación de las plantillas

La plantilla reduce la probabilidad de cometer errores sobre el material definitivo.

Paso 1. Dibujar los círculos

Sobre una cartulina:

1. Dibujamos el círculo exterior.
2. Marcamos exactamente su centro.
3. Dibujamos el círculo interior.
4. Comprobamos que ambos son concéntricos.
5. Recortamos la plantilla.

Paso 2. Probarla sobre los prismáticos

Colocamos las dos plantillas simultáneamente.

Debemos verificar que:

• cubren completamente el frontal;
• no se superponen;
• dejan acceso suficiente al mecanismo central;
• no bloquean el enfoque;
• mantienen una abertura simétrica.

Paso 3. Preparar una plantilla para el faldón

La longitud de la tira será aproximadamente igual a la circunferencia exterior del tubo, añadiendo una pequeña zona de solapamiento.

La altura del faldón debe ser suficiente para abrazar el tubo con seguridad. Un faldón demasiado corto facilita que el filtro se incline o se desprenda.

Como criterio práctico, intentaremos que abarque varios centímetros de carcasa, siempre que el diseño de los Nikon lo permita.

9. Cortar los aros rígidos

Necesitaremos cuatro aros:

• dos aros frontales;
• dos aros posteriores.

También podemos fabricar cada aro mediante dos capas pegadas entre sí para aumentar la rigidez.

Procedimiento

1. Colocamos el material sobre una base de corte.
2. Transferimos la plantilla.
3. Marcamos el centro.
4. Dibujamos los círculos.
5. Cortamos primero el círculo exterior.
6. Cortamos después la abertura interior.
7. Alisamos cuidadosamente los bordes.
8. Comparamos ambos aros.
9. Comprobamos su alineación.

El corte debe ser limpio. Las rebabas o puntas pueden perforar la lámina.

Si utilizamos cartón grueso, es preferible realizar varias pasadas suaves con el cúter en lugar de intentar atravesarlo de una sola vez.

Control antes de continuar

Superponemos el aro frontal y el posterior.

Las aperturas deben coincidir. No debe quedar una zona irregular que pueda rozar o tensar la lámina.

10. Preparar la lámina AstroSolar

La lámina debe manipularse en una mesa limpia, seca y sin objetos punzantes.

Principios fundamentales

• No debemos estirarla como la membrana de un tambor.
• No debemos arrugarla deliberadamente.
• No debemos frotarla.
• No debemos limpiarla con líquidos.
• No debemos tocar repetidamente la zona útil.
• No debemos apoyar herramientas encima.

Baader indica que la lámina debe colocarse sin tensión. Las ondulaciones suaves no perjudican su rendimiento óptico del mismo modo que lo haría una superficie tensada o deformada.

Método de corte

1. Colocamos la lámina entre dos hojas de papel limpio.
2. Marcamos sobre el papel un cuadrado o círculo mayor que la abertura.
3. Cortamos el conjunto con tijeras limpias.
4. Retiramos cuidadosamente la hoja superior.
5. Mantenemos la lámina apoyada sobre la inferior hasta el montaje.

El recorte debe superar ampliamente la abertura interior del aro. Necesitamos suficiente margen para sujetarlo entre las dos piezas.

Nunca recortaremos la lámina exactamente al diámetro de la abertura.

11. Fijar la lámina entre los aros

Este es el paso más delicado.

Método recomendado

1. Colocamos el aro posterior sobre la mesa.
2. Aplicamos pequeñas tiras de cinta de doble cara alrededor de su zona estructural.
3. No colocamos adhesivo cerca de la abertura.
4. Retiramos la protección de la cinta.
5. Depositamos suavemente la lámina.
6. Evitamos estirarla.
7. Colocamos encima el aro frontal.
8. Comprobamos la alineación.
9. Presionamos únicamente sobre la zona rígida.

Croquis 4. Montaje tipo sándwich

       ARO FRONTAL
    ┌────────────────┐
    │   ┌────────┐   │
    │   │        │   │
    │   └────────┘   │
    └────────────────┘
             ↓
       LÁMINA BAADER
    ──────────────────
             ↓
       ARO POSTERIOR
    ┌────────────────┐
    │   ┌────────┐   │
    │   │        │   │
    │   └────────┘   │
    └────────────────┘

Qué debemos observar

La zona visible de la lámina debe quedar:

• libre de adhesivo;
• sin cortes;
• sin perforaciones;
• sin objetos atrapados;
• sin arrugas cerradas o pliegues agudos;
• sin tensión excesiva.

Las ondulaciones amplias y suaves son normales.

Sellado exterior

Podemos cubrir el perímetro de los aros con cinta resistente para:

• impedir que se separen;
• proteger el borde del cartón;
• evitar la entrada de humedad;
• reforzar la estructura.

No debemos colocar cinta sobre la abertura ni tocar la zona útil de la lámina.

12. Construir el faldón cilíndrico

El faldón es la pieza que mantiene el filtro instalado sobre los prismáticos.

Debe soportar el peso del aro y resistir movimientos accidentales.

Opción de cartulina laminada

1. Cortamos una tira de cartulina resistente.
2. La rodeamos sobre una plantilla cilíndrica o directamente alrededor del tubo protegido.
3. Marcamos el solapamiento.
4. La retiramos.
5. Pegamos sus extremos.
6. Añadimos una segunda capa exterior si necesitamos rigidez.
7. Pegamos el cilindro al aro posterior.

Opción de plástico flexible

Podemos utilizar una lámina de plástico fino que mantenga la forma, siempre que:

• no tenga aristas cortantes;
• no desprenda residuos;
• pueda adherirse con seguridad;
• no se agriete con el calor;
• no dañe la carcasa de los Nikon.

Refuerzo interior

Añadiremos tres o cuatro pequeñas tiras interiores de EVA distribuidas uniformemente.

VISTA FRONTAL DEL FALDÓN

          ┌────────────────────┐
          │   ▰          ▰     │
          │                    │
          │                    │
          │   ▰          ▰     │
          └────────────────────┘

      ▰ = PEQUEÑOS APOYOS DE EVA

Es preferible utilizar varios apoyos pequeños que recubrir todo el interior con un material muy grueso.

Los apoyos:

• centran el filtro;
• aumentan la fricción;
• compensan pequeñas diferencias;
• evitan que el aro se incline.

13. Añadir una sujeción secundaria

La fricción del faldón no debe ser la única protección.

Añadiremos una segunda barrera contra desprendimientos.

Puede consistir en:

• una banda elástica;
• una tira de velcro;
• una pequeña correa;
• un cordón de seguridad;
• una cinta que una ambos filtros por detrás del cuerpo de los prismáticos.

Croquis 5. Retención secundaria

     [FILTRO IZQ.]                     [FILTRO DCHO.]
          ║                                  ║
       ┌──╨──┐                            ┌──╨──┐
       │     │====== CORREA SEGURA ======│     │
       └─────┘                            └─────┘
          │                                  │
       OBJETIVO                           OBJETIVO

La retención no debe:

• cruzar delante de los objetivos;
• tocar la lámina;
• interferir con el enfoque;
• ejercer una fuerza que deforme los aros;
• impedir retirar los filtros de manera controlada.

Su función es evitar que una ráfaga de viento, un golpe o un movimiento involuntario deje un objetivo sin protección.

14. Repetir el proceso para el segundo objetivo

No asumiremos que ambos filtros son automáticamente intercambiables.

Aunque los prismáticos sean simétricos, pueden existir pequeñas diferencias de ajuste.

Conviene marcar discretamente:

• filtro izquierdo;
• filtro derecho;
• orientación superior;
• fecha de fabricación.

Podemos utilizar etiquetas como:

• I – superior
• D – superior

La marca superior permitirá instalar siempre el filtro en la misma posición y facilitará la colocación de la correa de seguridad.

15. Inspección visual de la lámina

Antes del primer uso examinaremos cada filtro en interiores.

Qué buscamos

• perforaciones;
• desgarros;
• arañazos;
• zonas transparentes;
• bordes despegados;
• restos de adhesivo;
• deformaciones agresivas;
• separación de los aros;
• partes cortantes.

Después podemos observar el filtro hacia una fuente de luz ambiental intensa, sin mirar el Sol a través de los prismáticos.

Un punto extremadamente brillante o una rotura visible implica que el filtro no debe utilizarse.

No intentaremos reparar una perforación situada en la abertura útil mediante un parche improvisado. Cuando existe una duda real sobre la integridad del material, sustituiremos el fragmento de lámina.

NASA recomienda inspeccionar siempre los filtros solares antes de usarlos y desecharlos cuando estén rayados o dañados.

16. Prueba mecánica sin apuntar al Sol

Instalamos los dos filtros sobre los Nikon dentro de casa o a la sombra.

Comprobaciones

1. Colocación suave.
2. Ajuste firme.
3. Ausencia de inclinación.
4. Cobertura completa de ambos objetivos.
5. Imposibilidad de ver luz por los laterales.
6. Funcionamiento correcto de la correa.
7. Separación suficiente entre filtros.
8. Acceso al enfoque central.
9. Estabilidad al mover los prismáticos.
10. Retirada controlada.

Prueba de orientación

Con los prismáticos sobre el trípode:

1. Inclinamos el instrumento gradualmente hacia arriba.
2. Lo orientamos hacia abajo.
3. Lo movemos lateralmente.
4. Simulamos pequeños movimientos de seguimiento.
5. Comprobamos si alguno de los filtros se desplaza.

No realizaremos movimientos violentos. El objetivo no es someter el equipo a una caída, sino detectar holguras.

Si un filtro se desplaza, no está terminado.

17. Primera prueba solar

La primera prueba debe realizarse con calma, sin público, sin niños alrededor y sin la presión de un eclipse.

Preparación

• Elegimos un día despejado.
• Montamos los prismáticos sobre el trípode.
• Instalamos los filtros en interiores o de espaldas al Sol.
• Cerramos la correa de seguridad.
• Volvemos a inspeccionar ambos frentes.
• Colocamos las tapas de los oculares mientras orientamos el instrumento.

Localización mediante la sombra

No buscamos el Sol mirando a través de los prismáticos sin saber dónde apuntan.

Utilizaremos la sombra del instrumento:

1. Orientamos aproximadamente los prismáticos.
2. Observamos su sombra en el suelo o sobre una cartulina.
3. Movemos el conjunto hasta que la sombra sea lo más pequeña y simétrica posible.
4. Solo entonces retiramos las tapas de los oculares.
5. Miramos brevemente para confirmar que el Sol aparece en el campo.

Qué aspecto debe tener la imagen

El Sol debe aparecer:

• claramente atenuado;
• cómodo de observar;
• sin deslumbramiento;
• con un borde definido;
• con una tonalidad neutra o blanquecina característica de la lámina.

Si la imagen resulta dolorosamente brillante, irregular o sospechosa, nos apartamos inmediatamente de los oculares y revisamos el conjunto.

No continuaremos una observación ante una sensación extraña.

18. Enfocar correctamente

Con los filtros instalados:

1. Ajustamos la distancia interpupilar.
2. Centramos el Sol.
3. Cerramos el ojo derecho.
4. Enfocamos con la rueda central para el ojo izquierdo.
5. Cerramos el izquierdo.
6. Ajustamos la corrección dióptrica del ocular derecho.
7. Abrimos ambos ojos.
8. Realizamos un ajuste final muy pequeño.

El trípode resulta especialmente útil porque:

• elimina gran parte del temblor;
• facilita distinguir manchas;
• permite compartir la observación;
• reduce el riesgo de manipular continuamente los filtros;
• mantiene el instrumento estable durante la fotografía con smartphone.

19. Uso del adaptador para smartphone

El adaptador debe instalarse y probarse antes del eclipse.

No conviene estrenar su configuración durante el acontecimiento.

Precauciones

El filtro debe permanecer siempre delante del objetivo del binocular que recibe la luz solar.

Nunca debemos:

• retirar el filtro para conseguir una imagen más luminosa;
• usar únicamente el filtro interno de la cámara;
• colocar unas gafas de eclipse entre el ocular y el smartphone como sustitución;
• dejar el teléfono conectado durante largos periodos sin comprobar su temperatura;
• manipular el aro filtrante mientras el prismático apunta al Sol.

Preparación recomendada

1. Instalamos los prismáticos sobre el trípode.
2. Colocamos y aseguramos ambos filtros.
3. Centramos el Sol.
4. Instalamos el adaptador.
5. Alineamos la cámara con un ocular.
6. Reducimos la exposición.
7. Bloqueamos el enfoque cuando sea posible.
8. Utilizamos temporizador o disparador remoto.
9. Grabamos secuencias cortas.
10. Comprobamos periódicamente la temperatura del teléfono.

La fotografía afocal con smartphone puede proporcionar imágenes de recuerdo y documentar la progresión de un eclipse, aunque la calidad dependerá mucho de la cámara, la alineación, la estabilidad y las condiciones atmosféricas.

20. Cómo utilizar los filtros durante un eclipse

Durante todas las fases parciales:

• ambos filtros permanecen instalados;
• comprobamos regularmente que no se hayan desplazado;
• evitamos que otras personas manipulen el equipo sin supervisión;
• no dejamos los prismáticos apuntando al Sol sin vigilancia;
• no permitimos que un niño se acerque solo a los oculares.

En un eclipse parcial

Los filtros no se retiran en ningún momento.

En un eclipse anular

Los filtros tampoco se retiran. La fotosfera nunca queda completamente cubierta.

En un eclipse total

Solo dentro de la franja de totalidad y durante el intervalo comprendido entre el segundo y el tercer contacto puede observarse la corona sin filtro.

La retirada y reinstalación de los filtros exige una planificación muy rigurosa.

Con unos prismáticos dobles, el riesgo operativo aumenta porque debemos controlar simultáneamente dos objetivos.

Mi recomendación para una primera experiencia es conservadora:

• practicar muchas veces el procedimiento;
• conocer los tiempos exactos del lugar;
• disponer de una cuenta atrás fiable;
• designar a una persona responsable del tiempo;
• volver a instalar los filtros con margen antes del final de la totalidad.

Nunca debemos esperar a ver reaparecer un punto brillante para empezar a colocarlos.

Incluso cuando el 99 % del Sol está cubierto, el fino creciente fotosférico sigue siendo peligroso sin protección.

21. Errores que debemos evitar

Error 1. Utilizar una sola pieza grande sobre ambos objetivos

Un filtro común puede parecer sencillo, pero puede interferir con el enfoque, la articulación central o la distancia interpupilar.

Dos filtros independientes y correctamente asegurados suelen adaptarse mejor al movimiento de los Nikon.

Error 2. Confiar únicamente en la fricción

Una pieza puede parecer firme en casa y soltarse por:

• calor;
• humedad;
• viento;
• desgaste;
• manipulación;
• dilatación de los materiales.

Añadiremos siempre una retención secundaria.

Error 3. Tensar la lámina

La superficie no debe quedar estirada como un parche rígido. Debe descansar sin tensión entre los aros.

Error 4. Colocar el filtro en los oculares

El filtro debe bloquear la energía antes de que entre en el sistema óptico.

Los filtros solares de ocular pueden recibir luz concentrada, calentarse y fallar.

Error 5. Fabricar el soporte el día anterior

Necesitamos tiempo para:

• corregir las medidas;
• reforzar el conjunto;
• practicar la instalación;
• realizar pruebas solares;
• aprender a localizar el Sol;
• ajustar el trípode y el smartphone.

Error 6. No comprobar ambos objetivos

Unos prismáticos son dos telescopios unidos. Ambos lados deben estar filtrados.

Error 7. Prestar el instrumento sin instrucciones

La persona que observa debe comprender que no puede tocar, retirar ni ajustar los filtros.

Error 8. Guardarlos sin protección

Una caja inadecuada puede aplastar los aros o perforar la lámina.

Error 9. Limpiar la lámina como si fuera una lente

No utilizaremos líquidos, pinceles duros ni paños sobre la zona filtrante.

Error 10. Confiar en una fotografía del filtro

Una imagen no permite verificar por sí sola la integridad óptica ni la seguridad del montaje.

22. Conservación y almacenamiento

Después de cada sesión:

1. Alejamos los prismáticos del Sol.
2. Retiramos los filtros sujetándolos por el faldón.
3. No tocamos la lámina.
4. Los inspeccionamos.
5. Eliminamos polvo suelto sin rozar la superficie.
6. Los guardamos individualmente.
7. Evitamos que ambos filtros se golpeen.
8. Cerramos la caja.

La caja debe mantenerse:

• seca;
• alejada de objetos punzantes;
• lejos de fuentes de calor;
• fuera del alcance de niños;
• sin peso encima.

Podemos guardar cada filtro entre dos separadores rígidos que no toquen la zona central.

En el exterior de la caja anotaremos:

• contenido;
• modelo de prismáticos;
• fecha de fabricación;
• material utilizado;
• advertencia de inspección previa.

23. Lista de comprobación antes de cada observación

Material filtrante

• La lámina es AstroSolar Safety Film OD 5.0.
• No presenta desgarros.
• No presenta perforaciones.
• No presenta arañazos preocupantes.
• Los bordes permanecen atrapados entre los aros.
• No existe adhesivo en la abertura útil.

Estructura

• Los aros están rígidos.
• El faldón no está deformado.
• Los apoyos interiores están adheridos.
• No existen aristas cortantes.
• El filtro izquierdo encaja correctamente.
• El filtro derecho encaja correctamente.

Seguridad

• Ambos objetivos están cubiertos.
• Los filtros no se desplazan.
• La retención secundaria está cerrada.
• No entra luz lateral.
• El trípode está estable.
• Los niños están supervisados.
• Nadie retirará los filtros sin autorización.

Para un eclipse

• Conocemos el tipo de eclipse.
• Sabemos si el lugar está dentro de la totalidad.
• Disponemos de los horarios exactos.
• Hemos practicado el procedimiento.
• Tenemos un sistema de cuenta atrás.
• Reinstalaremos los filtros antes de la reaparición solar.

24. Preguntas frecuentes

¿Puedo usar unas gafas de eclipse delante de los oculares?

No. Las gafas de eclipse no sustituyen a un filtro frontal para prismáticos. La luz concentrada por el instrumento puede dañar el visor.

¿Debo filtrar los dos objetivos?

Sí. Cada tubo óptico conduce luz a uno de los ojos.

¿Puedo tapar completamente un objetivo y observar solo por el otro?

Técnicamente se puede inutilizar completamente uno de los tubos, pero para conservar la observación binocular y evitar errores es preferible fabricar dos filtros adecuados. Tapar uno de los lados no justifica dejarlo abierto o insuficientemente protegido.

¿La lámina debe estar perfectamente lisa?

No tiene que quedar tensada. Las ondulaciones suaves son normales. Debemos evitar pliegues agresivos, cortes y tensiones.

¿Qué cara debe mirar hacia el Sol?

Baader indica que la lámina está recubierta por ambas caras y no tiene un anverso obligatorio.

¿Puedo usar AstroSolar Photo Film OD 3.8?

No para observación visual directa a través de los prismáticos. Esta guía se refiere exclusivamente a AstroSolar Safety Film OD 5.0.

¿Puedo pegar la lámina directamente al frontal de los Nikon?

No es recomendable. Debemos construir un soporte desmontable que proteja la lámina y permita verificarla.

¿Es suficiente utilizar cinta adhesiva?

La cinta puede formar parte del montaje, pero no debe ser la única defensa contra una caída. Necesitamos una estructura y una retención secundaria.

¿Cuánto duran los filtros?

No debemos establecer una duración automática. Su vida útil depende de los materiales, el almacenamiento y el estado de la lámina. Se inspeccionan antes de cada uso y se sustituyen cuando existe deterioro o duda.

¿Puedo usar los filtros si el cielo está nublado?

Las nubes no convierten en segura la observación solar sin filtro. El Sol puede aparecer repentinamente entre ellas.

¿Puedo observar el Sol sosteniendo los Nikon a pulso?

Es posible con filtros seguros, pero el trípode mejora la estabilidad, la comodidad y el control del conjunto.

¿Puedo mirar durante mucho tiempo?

Aunque la imagen esté adecuadamente filtrada, conviene realizar observaciones cómodas y descansadas. Ante cualquier molestia, debemos apartarnos y revisar el equipo.

¿Puedo compartirlos con niños?

Solo bajo supervisión continua de un adulto responsable que controle los filtros y la orientación del instrumento.

25. Conclusión

Fabricar filtros solares para unos Nikon Aculon 10×50 es un proyecto asumible, pero no trivial.

La parte más importante no es recortar dos círculos de lámina. La seguridad depende del sistema completo:

• material filtrante visual adecuado;
• montaje delante de los objetivos;
• aros resistentes;
• lámina sin tensión;
• faldones con ajuste firme;
• retención secundaria;
• inspección antes de cada uso;
• prácticas previas;
• supervisión durante la observación.

Con una construcción cuidadosa, los Nikon pueden convertirse en un excelente instrumento para observar la fotosfera y seguir las fases parciales de un eclipse.

Pero debemos conservar siempre una regla sencilla:

Si existe cualquier duda sobre el material, el montaje, la estabilidad o el estado del filtro, no miramos a través de los prismáticos.

La observación solar no admite improvisaciones. La seguridad debe estar decidida antes de apuntar el instrumento al Sol.

Próximos artículos de la serie

Este artículo funciona como guía principal de la colección. Los próximos contenidos podrán ampliar cada etapa:

1. Qué es la lámina Baader AstroSolar y cómo elegir la versión correcta.
2. Materiales necesarios para fabricar filtros solares para prismáticos.
3. Cómo medir unos Nikon Aculon 10×50.
4. Construcción paso a paso de los aros y faldones.
5. Cómo comprobar la seguridad de un filtro solar.
6. Cómo observar un eclipse con prismáticos.
7. Cómo fotografiar el Sol con prismáticos y smartphone.
8. Errores peligrosos al observar el Sol.
9. Cómo conservar los filtros solares.
10. Preguntas frecuentes sobre filtros Baader.

¿Estás preparando unos prismáticos para observar el Sol o un próximo eclipse?

Guarda esta guía, realiza todas las pruebas con antelación y no improvises el día de la observación. En AstroDelta.es continuaremos documentando la construcción, las comprobaciones y el uso real de estos filtros con unos Nikon Aculon 10×50.

La astronomía resulta mucho más emocionante cuando podemos observarla directamente. Y mucho más valiosa cuando aprendemos a hacerlo con rigor y seguridad.
